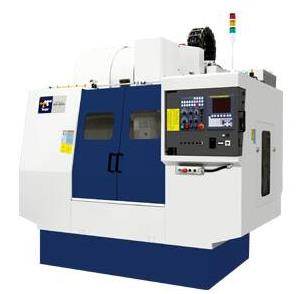

• 东台精机TMV-920A/1100A 系列立式加工机

  • 联系我们
当前位置： 主页 > 产品中心 > 立式加工机
●大直径及预拉式的滚珠螺杆，能防止温升热膨胀 困扰；直接连轴器对伺服马达及滚珠螺杆能确保 传动精度
●皮带式主轴传动机构，可避免马达热能传导，并 且精确地调教动态平衡，减少震动
●在主轴外围使用迷宫结构及空气吹净，防止细小 切屑及切削液进入主轴轴承，提供双重保护

項目
 		 規格
 		 單位
 		 TMV-920A TMV-1100A
BT40 BT50 BT40 BT50
工作台 工作台尺寸(LxW) mm 1,000x530 1,200x600
  工作台最大負重 kg 800
  工作台至地面高度 mm 900
  T型槽(尺寸x數量) mm 18x5
主軸 主軸轉速 rpm
標準8,000
選配
5,000/7,000/10,000
標準3,500
選配
6,000
標準8,000
選配
5,000/7,000/10,000
標準3,500
選配
6,000
  主軸鼻端   7/24 No.40 7/24 No.50 7/24 No.40 7/24 No.50
行程 X/Y/Z 軸行程 mm 920/530/530 1,100/600/530
  主軸鼻端到工作台距離 mm 100-630
進給 X/Y/Z 軸快速進給 m/min 30/30/24
  切削進給 mm/min 1~10,000
自動換刀 刀柄規格   BT40 BT50 BT40 BT50
裝置(ATC) 刀具容量 pc 24 24 24 24
  刀具最大徑 mm Ø89 Ø110 Ø89 Ø110
  刀具最大徑 (無鄰刀) mm Ø125 Ø200 Ø125 Ø200
  刀具最大長度 mm BT-40:250/BT-50:300
  刀具最大重量 kg 7 15 7 15
馬達 主軸馬達(50% ED) kW 9/7.5(選配15/11) 15/11 9/7.5(選配15/11) 15/11
  X/Y/Z軸伺服馬達 kW
3.0/3.0/4.0
選配 3.0/3.0/7.0
 3.0/3.0/7.0
3.0/3.0/4.0
選配3.0/3.0/7.0
 3.0/3.0/7.0
  切削水馬達 kW 0.37x1
機械外觀 長x寬x高 mm 2,400x3,050x2,500 2,800x3,050x2,920
  重量 kg 7,700 8,600 7,700 8,800
